简介

最近微闲，无聊重操旧业，开始了我的PCB制板之路。

起因是在嘉立创看到大佬@YS-tao@高处不胜韩，制作并开源了一款叫“射频管家”的微型手持设备。它能复制、发射和干扰433MHz,315MHz频率的信号，此频率信号广泛应用于各种遥控闸门、车库门、遥控玩具、遥控灯、智能家居、安防系统等。

看完介绍是不是觉得好玩起来了，嘿嘿嘿😀

正文

废话不多讲。

本工程使用ESP-12F作为主控，蜂鸟远-R1和远-T2L作为接收和发射模块，0.96OLED作为显示。

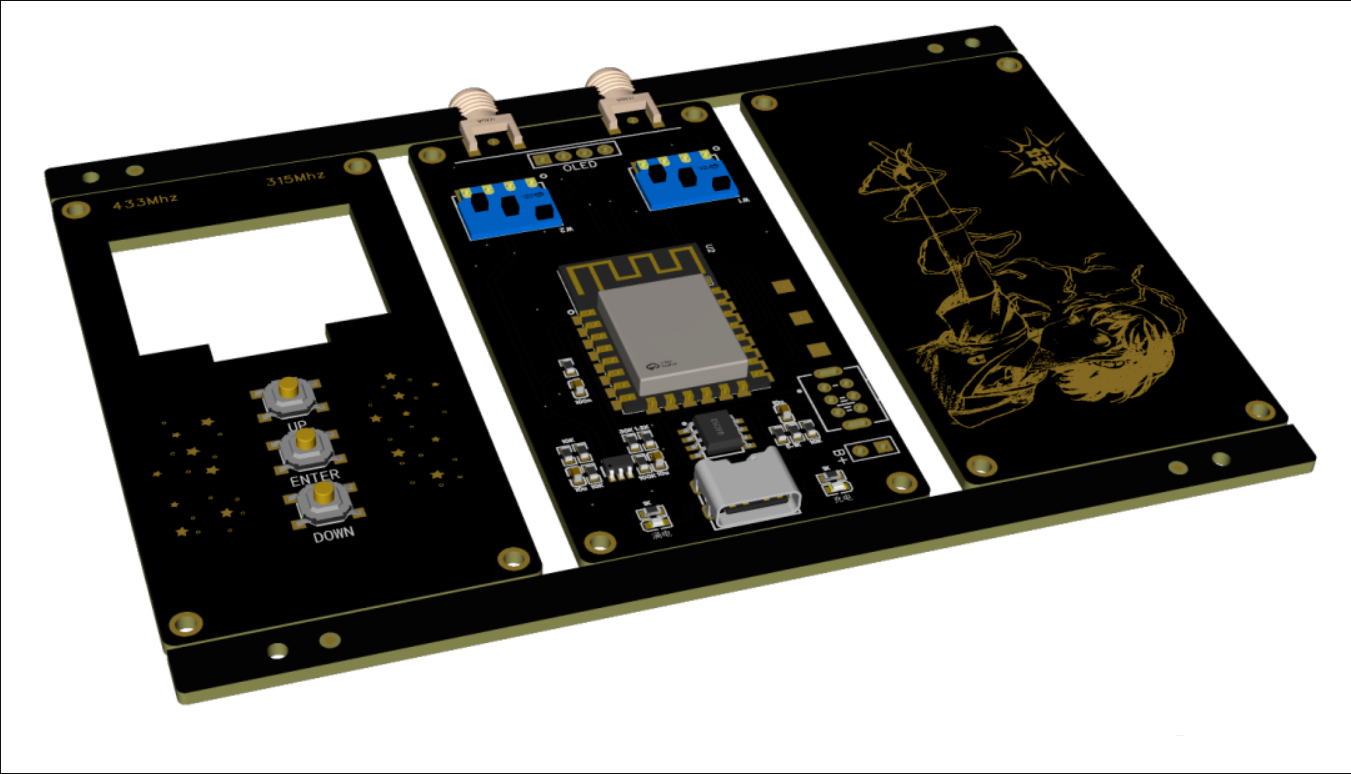

因为开源的项目属实太丑😁，所以自己花时间重画了一版PCB。

(画的有点急没仔细确认导致充电电路有BUG 😅焊接完死活不充电，差点怀疑自己焊接技术，直接来个飞线救板)

先上图

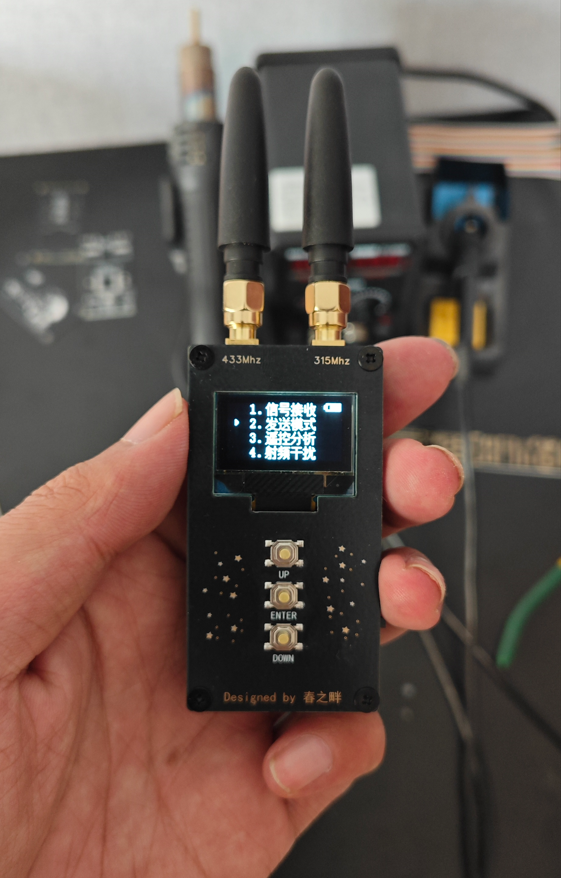

实物图

成品尺寸为70mm37mm14.8mm（除外置天线）

也就是个卡片大小

再看个视频

收工

具体效果就不演示了
